viernes, 20 de noviembre de 2009

Máquina de bordar con energía eólica (SHOW RCA Wind Knitting Factory)

Con el poder del viento, una máquina de tejer teje desde el exterior hacia el interior del edificio. El material tejido se recoge de vez en cuando y redondeado en bufandas, empaquetados individualmente. Cada bufanda tiene su propia etiqueta que le dice en cuanto tiempo lo han tejido y en que fecha.



Fuente: Merel Karhof

domingo, 1 de noviembre de 2009

Una turbina eólica para casa: La Energy Ball


Aunque siempre han existido dudas de la verdadera eficiencia de las turbinas eólicas a pequeña escala, especialmente para zonas urbanas, eso no ha detenido que los desarrolladores de estas turbinas dejen de trabajar. Un buen ejemplo es esta turbina eólica esférica silenciosa.

Diseñada por la compañía sueca Home Energy, la Energy Ball distingue de la mayoría de las turbinas eólicas por su diseño esférico. Diseñadores dicen que usando este tipo de diseño, que tiene una mayor eficiencia ahí lo dinámica comparada con los diseños tradicionales, y lo mejor de todo dicen que es completamente silenciosa.

Hay dos modelos disponibles. Uno de 0.5 kw, el v100, con un diámetro de 110 cm, y un modelo de 2.5 kw, el v200, con un diámetro de 198 cm. La compañía asegura que el v200 puede proveer hasta el 50% de las necesidades eléctricas de una casa normal, mientras que el v100 tiene que ser vista como una turbina extra a otras diferentes fuentes de energía. Ambas turbinas pueden empezar a producir energía a partir de vientos de 3 m/s, y soportar vientos de hasta 40 m/s.

El precio de la turbina eólica v100 es de aproximadamente $4600, mientras que la de la v200 de $8,100. Se dice estas turbinas pueden ser montadas en el techo en alrededor de seis horas entre dos personas.

Fuente: Un Blog Verde

sábado, 31 de octubre de 2009

París: presentan un auto que funciona exclusivamente con energías eólica y solar



El vehículo tiene un motor eléctrico con baterías que se recargan de manera alternativa a través del viento o de los rayos solares. Puede alcanzar una velocidad de 50 kilómetros por hora. Saldrá al mercado en 2007 y costará 24 mil euros.

El Venturi Eclectic fue presentado en el Paris Motor Show como un "vehículo de energía autónoma". Su motor eléctrico se mueve gracias a baterías recargables con energía eólica y células solares, y puede alcanzar una velocidad cercana a los 50 kilómetros por hora.

El diseñador del Venturi, Sacha Lakic, lo describió como "un coche moderno, autónomo e inteligente". El auto, que pesa aproximadamente 320 kilos, fue ideado para uso diario, aunque luego de un día entero de carga sólo puede andar 15 kilómetros.

En junio de 2007 se fabricará una primera tanda de 200 unidades que se venderán a 24.000 euros. Esperan lograr una versión más económica para vender a partir de 2009.

Fuente: Clarín.com

Un nuevo aerogenerador monopala podría dar energía de forma más uniforme


La ingeniería aragonesa ADES ha desarrollado un aerogenerador monopala pendular que “compensa, acumula y restituye” las variaciones provocadas por las ráfagas de viento, eliminando tensiones y entregando electricidad a la red de manera más uniforme. En palabras de su creador, una maquina “cómplice del viento”.

La turbina, con rotor de paso y velocidades variables, tiene tres sistemas mecánicos pasivos –rotor monopala oscilante, tren de potencia pendular y góndola autotimonante– que atenúan los picos de potencia y las sobrecargas estructurales. Pero el gran protagonista de este singular aerogenerador es, sin duda, el tren de potencia pendular.

“Funciona como un auténtico amortiguador de energía, almacenándola y restituyéndola. Así conseguiremos turbinas que entreguen energía más uniforme y sean capaces de conectarse a redes débiles“, ha explicado Manuel Lahuerta, responsable de diseño de ADES.

De acuerdo con Lahuerta, al suministrar una energía de alta calidad, con menos cargas estructurales, estas turbinas pueden conectarse también en paralelo con otras fuentes de energía, así como usarse en el repowering de parques eólicos, aprovechando las infraestructuras existentes. Y, por supuesto, en parques nuevos.

ADES fabricará de momento sus turbinas con potencias de 100 y 250 kW, pero su intención en desarrollar también máquinas de 1000 y 1.500 MW en 2010.

Puedes ver una animación del aerogenerador siguiendo este enlace.

Vía | energias-renovables.com

viernes, 14 de agosto de 2009

Mediciones del viento: Instrumentos / Measurements of the wind: Instruments

Para realizar la medida de las velocidades del viento se utilizan anemómetros; existen muy diversos tipos de estos aparatos, que en un principio se pueden clasificar en anemómetros de rotación y anemómetros de presión.

El anemómetro de rotación más característico es el de Papillon, que es un molino de eje vertical con cazoletas en forma de semiesfera o el de aletas oblicuas de Jules Richard. El anemómetro de presión se basa en el método del tubo de Pitot.

Anemómetro de Copela:

Consiste en tres copelas centralmente conectadas a un eje vertical que permite la rotación. Siempre una copela estará enfrentada al viento. Poseen un diseño aerodinámico para que la fuerza de presión del viento se convierta en torque rotatorio por lo que la rotación es casi lineal respecto de la velocidad del viento sobre un rango especificado. La señal es traducida a una salida eléctrica y es proporcional al movimiento rotatorio. El Data Logger calcula la velocidad real del viento.

Anemómetros de hélice:

Consiste en una hélice montada sobre un eje horizontal. Se orienta en el viento a través de una veleta.

El de copela es el mas usual.

Tres aspectos son importantes a la hora de la elección:

  1. Aplicación deseada: Rango de vientos y aplicación final de los datos.
  2. Umbral de comienzo: velocidad de viento mínima al que el anemómetro comienza a medir y continúa. Por ejemplo es mas importante sobrevivir a 25 m/s que medir menos de 1 m/s.
  3. Distancia constante: Esto es el tiempo de respuesta del anemómetro a los cambios de velocidad del viento. Las constantes de viento mas largas (distancia del paso de aire detrás del anemómetro para que el mismo alcance el 63% de la velocidad de equilibrio después de un cambio del paso en velocidad del viento) se asocian con anemómetros mas pesados. Estos anemómetros mas pesados (constante de distancia mas grandes) pueden sobrestimar la velocidad del viento.
  4. Confiabilidad y Mantenimiento: Son mecánicos y suelen tener larga vida (mas de dos años).

Marcas de anemómetros homologados: NRG, Second Wind y Bapt.

Dirección del viento:

Se utiliza una veleta de viento para medir la dirección. Consiste en una aleta asociada a un eje vertical. La veleta constantemente busca la posición de equilibrio de fuerza indicando la dirección del viento. La mayoría de estos sensores utilizan un transductor (potenciómetro) cuya señal eléctrica de salida está asociada a la posición del sensor. El data logger relaciona la posición de la veleta con una posición de referencia conocido (generalmente el norte verdadero). Por lo tanto la orientación al colocar la veleta y orientarla a la posición de referencia es importante.

Temperatura del aire: poseen un transductor, un dispositivo de interfase y un escudo de protección por radiación. Como transductor se usan termistores, detectores térmicos de resistencia (RTDS) y semi-conductores. El data-logger utiliza una ecuación para evaluar la variación de magnitud del dispositivo utilizado para la medición de temperatura real del aire.

Sensores barométricos de presión: Poseen un transductor (generalmente piezométrico) y requieren una fuente de potencia externa generalmente.

Data Logger: Son registradores de datos y han evolucionado con el avance de la informática. Pueden clasificarse de acuerdo a la forma de transmitir los datos (en campo o por transferencia de datos remotas). Es electrónico y compatible con los sensores.

Es importante la cantidad de sensores que pueden insertarse, parámetros de medida, tipos de muestra e intervalo de medición.

Los datos deben estar fechados, tener buena capacidad de almacenamiento, almacenamiento no volátil, no contribuir en el error del sensor, operar en los extremos medioambientales de los sensores y tener autonomía (fuente propia de energía).

Se usan dos formatos para grabar datos:

Ring memory: En esta modalidad se archivan los datos en forma continua. Sin embargo, si la capacidad de memoria es cubierta se sobrescribe el mas viejo. Los datos deben recuperarse antes de cubrirse la capacidad de memoria.

Full and stop: En esta modalidad los datos se acumulan hasta cubrir la memoria disponible. Los datos adicionales una vez cubierta la memoria no se archivan. O sea que la acumulación de datos se suspende al quedar cubierta la memoria disponible.

Transferencia de datos: La transferencia puede ser manual o remota.

La transferencia manual requiere de visitas periódicas al lugar de medición. La ventaja es que promueve la visita periódica al lugar y con eso la posibilidad de inspección visual. La desventaja es que es posible perder los datos (al retirar la tarjeta) y las frecuentes visitas al sitio.

La transferencia remota requiere de un medio de telecomunicación (cable directo, modems, líneas telefónicas, equipo telefónico celular y/o equipo telemétrico de radio frecuencia). La ventaja es la posibilidad de ver los datos continuamente y analizarlos frecuentemente.

Las desventajas incluyen el costo y tiempo requerido para la compra del equipo y la instalación.

Torres: Hay dos tipos de torres, tubular y de trama. Estas pueden ser tilt-up, telescópicas o fijas. En la actualidad se mide a dos alturas el viento (60-70 mts y 20-30 mts) y a unos 12 mts. la temperatura, presión y humedad. Deben contar con resistencia al viento, hielo, protección por rayos, balizas, afianzada contra el vandalismo y alpinismo de la torre no autorizado, protegida contra corrosión y del ganado u el roce de otros animales.


Fuente: Curso Energía Eolica 2008 (Ing. Di Prátula)

domingo, 26 de julio de 2009

Optiwind seis Turbinas Eólicas en una / Optiwind six Wind Turbines in one

Las turbinas eólicas tradicionales de 3 aspas son geniales si tienes mucho espacio, pero cuando el espacio no es posible y los vientos son débiles, la turbina Optiwind es la solución.

Es una serie de pequeñas turbinas de 5 aspas y que esta diseñado en forma de embudo para acelerar el viento para permitir generar la energía con las turbinas-

Con 6 metros de ancho, las aspas de la Optiwind son significativamente más pequeñas que las aspas de turbinas tradicionales, que llegan a medir hasta 80 metros. Esto significa que la turbina puede ser usada en luhares con poco espacio como escuelas, hospitales u hoteles.

Existen por el momento dos versiones, la de 150 kilowatts ideal para edificios que consumen alrededor de 35,000 dólares de electricidad al año, y la de 300 kilowatts, ideal para edificios que consumen alrededor de 75,000 dólares de energía al año.


Fuente: Energías Renovables

sábado, 25 de julio de 2009

Wind Energizer, un novedoso sistema para aprovechar mejor la energía eólica / Wind Energizer, a new system to take advantage of the wind power

La firma Leviathan Energy ha diseñado un sistema para aumentar la eficiencia de los generadores de energía eólica, que nada tiene que ver con la altura, ancho o tamaño de las palas.

El sistema, llamado Wind Energizer es una especie de pileta con forma ovalada hecha de plástico y acero que envuelve las bases de los aerogeneradores y da como resultado un aumento de la velocidad del viento que llega a los mismos. El Wind Energizer viene en distintos tamaños y formas para adaptarse a distintos tipos de turbinas según el peso, tamaño y longitud de las palas.

Básicamente el sistema funciona sobre el principio de que colocando objetos o estructuras pasivas alrededor de uno o varios molinos de viento se logra cambiar la circulación del aire. “Moldeamos la configuración de la estructura de modo que llegue el viento a las palas a la mayor velocidad posible. Al aumentar la velocidad del viento en su punto justo hemos logramos hacer grandes avances en la relación coste-eficacia de las energías renovables” sostiene el Doctor Daniel Farb, directivo de la empresa.

Las pruebas iniciales del sistema demostraron que con su utilización es posible aumentar el potencial de salida energético en un 20% a un 40%. En lugares donde el viento tiene menor velocidad es dónde mayores ventajas logra extraer el Energizer, incrementando la obtención de energía hasta en un 150%.

Según la compañía el Wind Energizer se “paga solo” con los resultados que arroja su utilización en sólo cinco años. Por el momento el sistema ha sido probado con pequeños conjuntos de turbinas y aún falta un poco más de experimentación para darle salida comercial.


Fuente: Ecogeek y Cleantechnica

domingo, 19 de julio de 2009

Programa de cálculo de la potencia de un aerogenerador / Software to calculate the power of a wind turbine

En la página de la empresa:



podemos encontrar un programa que nos puede ayudar a realizar cálculos de potencia de un aerogenerador.
Para comenzar a utilizarlo has click aquí

Este programa puede ser utilizado junto con el Programa de cálculo económico en aerogeneradores que encontrarás en la página.

Fuente: Windpower

miércoles, 15 de julio de 2009

Blackout, un juego de energía eólica del grupo ABB / Blackout, a game of wind power of the group ABB

ABB importante grupo mundial dedicado a la ingeniería de la energía, proporciona en su web Blackout, un juego para conocer los principios de la producción de electricidad a partir de la energía del viento. En el juego serás el responsable del diseño de los aerogeneradores más adecuados a diferentes emplazamientos y amoldándote a un presupuesto. Deberás decidir entre la instalación de grandes aerogeneradores o intentar una soluciones más baratas. De tu decisión depende que la ciudad de Metrópolis tenga luz o esté sumergida en la oscuridad.

Fuente: Tecnotic.com

Energía eólica en el mar / Wind power in the sea

Al parecer eso es lo que ha pensado Paul D. Sclavounos, un catedrático de ingeniería mecánica y arquitectura naval que trabaja en el Laboratorio de Energías renovables (NREL) en el MIT. La solución que plantea consiste en un sistema de aerogeneradores que se instalarían mar adentro y que se sujetarían mediante grandes cables sobre plataformas flotantes.

El objetivo de este tipo de instalaciones sería doble. Por un lado aprovechar los potentes vientos que existen en alta mar, que al ser mucho más fuertes que los que existen en las costas llegarían a producir hasta el doble de energía que un aerogenerador corriente. Según sus inventores, este tipo de instalaciones podría llegar a aguantar la fuerza del viento de huracanes y ciclones, así como el oleaje producido por estos fenómenos.

La segunda razón por la que se instalarían este tipo de sistemas de energía renovable es la reducción del impacto ambiental en las costas y lugares donde se instalan parques eólicos.

Veremos lo que da de sí esta nueva idea para impulsar la energía eólica.

Fuente: erenovable

Top 5 de los inventos relacionados con la energía eólica / Top 5 of the inventions related to the wind power

En estos últimos meses, desde fines de 2006 hasta la fecha, hemos estado presenciando una serie de inventos relacionados con la energía eólica que pueden catapultar a esta energía renovable hacia el éxito final, si es que alguien se encarga de llevar estos inventos al mercado. Hagamos un repaso por los cinco más interesantes:

-El Desalinizador eólico

Con el problema de abastecimiento del agua, qué mejor que un sistema que le quite la sal al agua de mar y que no consuma energía de la red. Este desalinizador es un sistema que potabiliza el agua mediante la técnica de ósmosis inversa, que la realiza aprovechando la acción del aire. Este tipo de sistemas canalizan a través de un molino la energía eólica, de forma que siempre que sople viento, se potabiliza el agua.

-Energía eólica en el mar

Hay quejas de que los aerogeneradores o molinos de viento afean el paisaje en las montañas, así que la solución sería colocarlos en el mar. Ya los hay en las costas, en aguas poco profundas, pero estos están diseñados para flotar en aguas de mar adentro, y aprovechar así los fuertes vientos marinos.

-Turbinas de viento para edificios

La energía eólica está dejando de ser cosa de gigantes, con molinos que luchen con Don Quijote. La empresa Green Energy Technologies desarrolló unos túneles de viento que no tienen más de tres metros de alto, y pueden ser colocados en lo alto de edificios o centros comerciales, y tendrían la capacidad de alimentarlos por completo con energía renovable.

-Puente peatonal con turbinas eólicas

Otra forma de aprovechar el viento y transformarlo en energía se le ocurrió a Michael Jantzen, que es el inventor del Wind Tunnel Footbridge, puente que aparte de transportar a la gente de un lado a otro de las autopistas funciona como generador de electricidad gracias a sus turbinas de viento.

-Turbinas de viento para uso hogareño

La energía eólica solía estar alejada del hogar, al contrario que la solar que uno puede tener acceso con sólo instalar unos paneles en el techo. Un grupo de ingenieros de Hong Kong nos hace llegar unas micro turbinas de viento que pueden generar electricidad con vientos tan lentos como de dos metros por segundo. Son tan pequeñas que pueden ser colocadas en cualquier techo, o incluso en balcones.


Fuente: erenovable

jueves, 11 de junio de 2009

Parques eólicos marinos / Marine wind farms


Offshore

Reino unido acaba de aprobar la instalación en sus costas de 25.000 megavatios de energía eólica marina (offshore). Esta potencia equivale a la que tendrían 25 centrales nucleares. Gráfico para la sección de Ciencia de El Mundo.

Instalación híbrida eólico-solar / Hybrid eolic-solar installation

La energía eólica y la solar se complementan muy bien ya que suele ocurrir que cuando hace mal tiempo, el aprovechamiento del sol se reduce, y es entonces cuando el viento sopla más fuerte.
El principio de funcionamiento de una instalación híbrida es idéntico al de una instalación solar, con el añadido de tener un generador eólico con su respectivo regulador, que transforma la señal alterna que produce el aerogenerador en continua para inyectar en el circuito común al campo de paneles solares. La gran ventaja es la complementariedad perfecta de ambos elementos generadores y el gran potencial energético que poseen los aerogeneradores.

Fuente: Balner

Diseño y cálculo de palas de generador eólico / Design and calculation of arms of eolic generator


Para comenzar un buen proyecto, es necesario conocer primero lo que se pretende construir, esto para asegurar eficiencia en la planificación, diseño y puesta en marcha. A partir de lo anterior, en la futura construcción del generador eólico (aerogenerador), será necesario calcular, según los requerimientos, el tipo de aspas a fabricar y utilizar en la máquina.

Gracias al software adjunto es posible diseñar las aspas según lo que uno quiera. Este programa se limita a aerogeneradores de eje horizontal, en donde las palas o aspas son atacadas por el viento de forma perpendicular, lo que produce la rotación de la turbina en sentido horario (o antihorario) de los punteros de un reloj análogo (para no repetir “las manecillas del reloj”!), esto es, eje horizontal (HAWT). Si el ánimo y el tiempo está bueno, la idea es construir un HAWT también, aunque el VAWT es el objetivo principal.


Este enlace dirige a un tutorial on-line sobre la creación de aspas a través del diseño asistido por computadora, CAD, continuando con la descarga del programa….

Click para entrar a Tutorial on-line.

Descargar software BladeCalc: —> aquí


Fuente:
Jorge Herrera

jueves, 8 de enero de 2009

Argentina: Un edificio con energía eólica en Mar del Plata / Argentina: A building with eolic energy in Mar del Plata


Argentina: Recientemente se puso en marcha el aerogenerador de un edificio de departamentos en la ciudad de Mar del Plata... Según sus desarrolladores este edificio, llamado Cefira (en relación a Cefiro, dios de los vientos) es el primero energéticamente sustentable de América Latina. El mismo consta de un molino eólico en la azotea que genera 4,5 kilovatios, lo que supera la cantidad de energía eléctrica necesaria para los espacios comunes. El aerogenerador es un IVS 4500 desarrollado por INVAP (una Sociedad del Estado perteneciente a la Provincia de Río Negro que realiza proyectos tecnológicos multidisciplinarios en las áreas nuclear, espacial e industrial) . El molino puede soportar fuertes vientos con mínimo mantenimiento....
Esta obra fue diseñada por el estudio de arquitectura Mariani-Perez Maraviglia, construida por la empresa IMASA y sus desarrolladores son Francisco Moreno Ocampo y Franco Tocagni... Más > La Nación / Clarín

Fuente: na/blog

Architectural Wind, energía eólica para edificios / Architectural Wind, eolic energy for buildings.


En los momentos que corren, es interesante ver propuestas como la que pude leer el otro día en Gizmodo, donde presentaban unas turbinas modulares para todo tipo de construcciones llamadas Architectural Wind, y fabricadas por Aerovironment. Gracias a ellas, el edificio puede generar la propia energía, y conservar su imagen con diseños especiales según se trate.

Estas unidades, que se colocan por grupos, utilizan turbinas de baja velocidad para aprovechar la brisa que corre junto a las paredes de los edificios altos. De esta forma, las empresas podrán trabajar en parte con la energía generada por ellos.

En fin, una alternativa, que aunque todavía está en modo de prueba y limitada a esos lugares en que el proyecto sea viable, siempre supone una esperanza y un pasito más en la lucha por hacer más sostenible el consumo, más ahora en que la crisis del petróleo se hace cada vez más patente.


Fuente: Ozutto snob news

Aerogenerador hecho trizas / Destruction of a wind generator

No es muy habitual ver un espectáculo como el que os enseñamos en esta entrada. Se trata de un molino de viento situado en Dinamarca, y no le cayó ningún rayo.

Todos los aerogeneradores tienen una denominada velocidad de conexión, que es de unos 3 m/s. También tienen una velocidad de corte, que es de unos 25 m/s. La potencia generalmente se controla cambiando el “paso” de la hélice, que no es más que cambiar el ángulo de ataque respecto al aire. El efecto es completamente similar a cambiar de marcha en nuestro coche (aunque en este tenemos sólo cinco o seis marchas predefinidas). El vídeo muestra lo que pasa cuando los frenos del generador no funcionan si la velocidad de corte se excede. Que conste que la velocidad de corte no sólo está basada en lo que a problemas mecánicos se refiere sino también a un descenso del rendimiento.

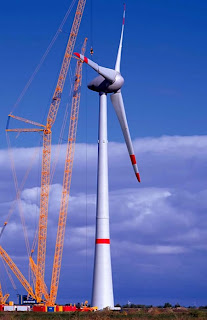

Enercon E-126: Electricidad para 5.000 casas con una sola turbina / Enercon E-126: Electricity for 5.000 houses with only one wind turbine


Fabricada por Enercon, la E-126 es un prototipo cuya torre tiene 135 metros de altura y sobre cuyo extremo superior va instalado un rotor de 126 metros de diámetro.

La E-126 no sólo es la más grande para alcanzar vientos más altos, rápidos y constantes, sino que sus aspas han sido rediseñadas con respecto a la versión anterior (E-112) para ofrecer menor resistencia aerodinámica.

Con todo eso, la turbina es capaz de producir seis megawatts de electricidad, los que son suficientes para alimentar de electricidad a 5.000 casas con cuatro habitantes cada una.

La E-126 está instalada cerca de la ciudad alemana de Emden. Toda la información detallada de esta megaturbina la encuentran en este PDF.



Link: World’s Largest Turbine: One Powers 5.000 homes (EcoGeek)

Generador de energía eólico-solar / Generator of wind-solar energy


La SolarWind Turbine es un generador de electricidad que aprovecha dos fuentes renovables de energía, como es el viento y la luz solar, por medio de una estructura de doble helicoidal recubierta de paneles solares.

Algunas características a destacar de esta tecnología son:

  • La proporción energía eólica/energía solar es de 70/30.
  • Las celdas solares están recubiertas con teflón para mejorar el rendimiento en condiciones de movimiento.
  • Trabaja en un rango de vientos que va desde los 4 a las 90 millas por hora.
  • Las celdas solares son enfriadas por la rotación, por lo que aumenta su rendimiento.

Y algunas de las ventajas que proporciona esta tecnología híbrida son:

  • Generación homogénea de energía durante todo el año. Más viento en invierno y más sol durante el verano.
  • Utiliza relativamente poco espacio.
  • Produce cerca de 50% más de electricidad que las tradicionales turbinas de hélice horizontal.
  • Absorción de luz y aprovechamiento de viento en cualquier dirección.
  • Diseño estético y silencioso para instalarse en zonas urbanas.
  • Ademas el fabricante argumenta bajo costos de producción, de mantenimiento y reparación.

La SolarWind Turbine es un desarrollo de la empresa alemana Bluenergy, dedicada al ramo de la generación de energía renovable con sede en Alemania y EUA. Bluenergy ofrece 3 tipos de estas turbinas: Para hogares (3 kW), para pequeños negocios (5 kW) y para uso industrial (8 kW).

Más información:


Fuente: BlogIngeniería
